   医院中心供氧系统采购需求
本工程具体布置如下:
两人间:两氧气//四电源/二开关/二灯三人间:两氧气/肆电源/三开关/三灯手术间:二氧气/四电源抢救室:两氧气/肆电源清创室:三氧气/两电源留观室:三氧气/六电源无痛人流室:两氧气/四电源
1.系统整体要求:
1.1能监测各病区各供气系统使用压力情况,确保系统安全运行*1.2每个病区安装一台二级稳压箱,通过二级稳压箱可单独调节各个病区的压力,安装双回路,保证一道检修时另一道正常工作,避免断气;对呼吸机、麻醉机及其他设备有保护和缓冲功能,紧急情况下可切断病区供气。
*1.3每个病区安装一台流量计,通过流量计能及时发现管道氧气是否泄漏,有利于成本核算。
1.4管道要求选配符合国家最新标准的流体不锈钢管或紫铜管,保证管网气密性,使系统安全可靠;氧气管道的焊接全部采用国家最新相关材质管道的焊接标准,保证管道内的气密性。
1.5铝合金设备带采用静电喷塑,分三槽设计,将强电、弱电、气体管道分开,并可靠接地,确保系统的安全。1.6氧气终端有明显颜色标志,终端插拔自如,设有防插错结构,以保证用气安全。
2.1设备带采用模块化设计,可任意增减设备,其面板可拆卸,方便院方增加设备。
2.2阅读灯使用寿命长,安全可靠。
3.环保性:
3.1整个系统采用不锈钢或或紫铜管作为主体,对环境不产生危害。同时个密封部位采用符合国家洁净要求的密封材料来密封,做到气密性与环保相结合。
3.2铝合金设备带为铝合金为主体,通过喷塑的表面处理方式,既美观又不会散发有毒有害气体。

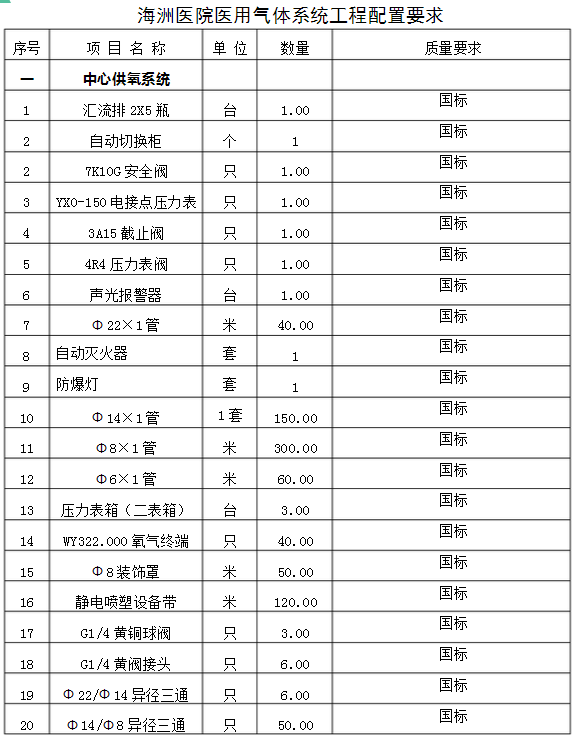

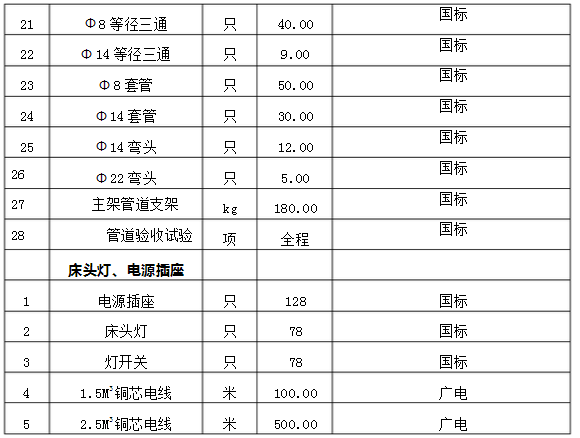

该工程为“中心供氧系统”,其中供氧终端约44只,电源插座128床头灯78,灯开关78。管网部分,恒压监护装置,各种型号的阀门,仪表、管件,病房设备带均根据院方的实际需要确定。
五、各系统设计方案说明
(一)中心供氧设计方案
中心供氧整套系统采用2×5瓶氧气自动汇流排为供氧源,整套系统由汇流排、氧气输送管道及氧气终端几个部分组成(汇流排站房含声光报警装置),系统输送压力经减压器减压可调至0.2—0.5MPa后,由管道输送到手术室、抢救室及各个病房的终端处供使用。
1.主要技术参数:汇流排主要技术参数:
1.供氧量:≥50m3/h2.进口压力:15Mpa
3.出口压力:0.1MPa~1.5Mpa(可调)4.汇流排间的室内温度控制要求:10℃~38℃5.汇流排间的室内氧气浓度控制要求:<23%6.氧气纯度:≥99.5%7.主管道工作压力:0.8Mpa
8.楼层分管道、终端压力:0.4Mpa(0.2~0.5Pa可调)9.氧气终端流量:≥5L/min10.管道氧气流速:≤10m/s11.管道压力损失:≤10%
12.同时使用系数:普通病房20%,手术室、抢救室100%。13.系统泄露率:<0.3%14自动切换柜2.安全和报警装置
报警装置安放在中央控制室内,当整个氧气管路系统输出压力低于或高于额定值(0.2—0.5MPA)时,它会及时发出声、光信号,通知值班人员采取相应措施,调正系统正常运行。自动温度感应灭火装置及防爆灯应按照国家消防标准安装在适当位置。3.氧气压力监视装置及流量测量装置
为监测各病区各供气系统使用压力情况,确保系统安全运行,在各病区的护士站安装一个压力监测装置来监测各病区的压力,以便护士及时了解系统工况,保证每个病区氧气压力不低于0.2MPa,以实现连续稳定的供氧,压力表精度等级不低于1.6级。5.氧气输送管道(GB2270不锈钢管或GB1527紫铜管)
连接中心供氧站及各用气终端,其主管、副管、支管及阀门均采用符合最新国家标准的医用气体管道及阀门有关标准的要求,并经除油处理,采用符合相同材质的国家最新标准的焊接连接要求,无泄漏,,保证稳
压供氧。
要求对所有的医用气体管材进行整体浸泡脱脂处理,进行彻底脱脂处理:酸洗后的管道用清水浸泡,然后用纯净的压缩空气吹干,最后用橡皮堵头堵住管道两端,运至施工现场。
氧气管道焊接工艺流程:脱脂处理——包装——运至现场——现场下料、弯管——焊接剖口加工——安装焊接
供气管道与阀们、设备、终端连接采用与送气管道相匹配的符合国家最新行业标准的连接方法
承建商应根据医院每天对氧气的需用量,合理设计氧气从中心站输送到医院每层楼的管井的管路及室内管道(主管道)的管径及管壁厚度,每层楼氧气管路(副管道)的管径及厚度,氧气输送到各病房的管路(支管道)的管径及管壁厚度。并要求符合国家相关标准要求。
进入病房前的管道采用支架和抱箍由螺栓固定在医院建筑墙上适当位置。
要求在管道安装上采用与相关材质连接最先进的连接技术,保证系统每小时泄漏率远小于0.5%,同时保证医院各种医疗器械的终端压力不低于0.4-0.6MPa,普通病房终端压力不低于0.2MPa和压力损失小于10%。同时,管道可靠接地,接地电阻小于10Ω。进入病房的氧气管路根据病房大小及供氧床位而具体设计,每个床位的供氧管路均从每个病房的房角下来横至床边。采用套PVC管沿墙暗铺的方式,以保证病房美观。管网安装完毕后要进行所设计参数的验收试验。
6.铝合金设备带
进入病房的氧气管均从每个病房的房角下来横至床头。采用套PVC管沿墙暗铺的方式。
表面整体静电喷塑,颜色稳定,附着力强,美观大方。颜安装位置:铝合金设备带中心距地面1.4米,
1.设备带材料设计主体厚度≥2mm,宽约210mm,颜色选用彩色
设备带。
2.病房设备带位置:根据院方要求设计,原则上终端中心离
地面高度在1.3米~1.5米之间(或院方指定的高度),以便于护士操作。3.终端防尘罩采用滑盖式。
4.病房内终端采用通长方案(氧气终端、预留吸引终端、床
头灯、床头卡、开关、电源插座、将现有的呼叫对讲装置均布置在
设备带上),外观华丽、功能齐全,颜色可由招标方确定。7.终端采用国际通用的快速插拔式自密封接头(双密封自带维修阀),使用时将带有快速插头的氧气吸入器插入终端自动定位卡死,打开吸入器即可吸氧。不需多余动作,便可方便吸氧器,拔除插头后终端自动复位保证气体不泄漏,有滑块滑入插口,防止灰尘进入污染管道。氧气终端在颜色上有明显标志,终端插拔自如,设有防插错结构,当出现故障时,可关闭维修阀,检查故障原因。故障排除后,打开维修阀开关,恢复正常使用。检修时不会影响其他用气点的正常使用。
要求氧气终端带有过滤系统,有效的防止异物被吸入。并要求每个终端自带维修阀(即终端具有单独维修功能),若某个终端出现故障可直接关掉其维修阀而不影响其他终端的使用(包括同病房相邻床位),使维修阀更为安全可靠。
技术参数:普通病房终端压力≥0.2MPa。流量:10L/min验收标准:YY/T0187-94《医用中心供氧系统通用技术条件》病房终端布置:根据我院实际,具体位置要求实地定。9.插座、开关
电源插座采用五孔多功能插座,可插两线、国标三线及美式三线插头,无须转换插头,并自带保护门。
开关、电源插座均采用注明品牌及生产厂家,开关为2A系列一位单控开关,电源插座为五孔多功能插座(注明生产厂家并附设样品图片)
