医用中心供氧、负压、呼叫、电源系统安装工程设计方案
第一部分设计思想
一严格按照国家有关标准、规范进行工程设计，在技术层面上确保设计图纸方案符合国家有关标准、规范的规定，满足医院的要求。
二充分考虑方案实施的安全性、可靠性、实用性、先进性，在满足安全性、可靠性的前提下应用新技术、新工艺、新设备、新材料，同时兼顾经济、美观以及维修的方便性。
第二部分设计依据
YY/T0186-94《医用中心吸引系统通用技术条件》YY/T0187-94《医用中心供氧系统通用技术条件》GB706.1—1995《医用电器设备第一部分：通用安全要求》GBJ232-90.92《电气装置安装工程施工及验收规范》GB50235—97《工业金属管道焊接工程施工及验收规范》GB50236—98《现场设备、工业管道焊接工程施工及验收规范》GB/T1527—1997《铜及铜合金控制管》GB/T3091—93《低压流体输送用镀锌焊接钢管》GB150《钢制压力容器》GB8992—1998《医用氧》GB191—90《包装储运图示标志》
GB50184—93《工业金属管道工程质量检验评定标准》GB50136—2000《工业金属管道设计规范》GBJ16—87《建筑设计防火规范》
医院提供的病房楼平面图及医院对工程的要求
第三部分设计范围
一、工程内容（一）中心供氧系统（二）中心吸引系统(三)医用传呼系统
（四）设备带装置（含氧气终端，负压吸引终端，六孔插座，床头灯）。
第四部分设计方案
一、中心供氧系统工程设计说明
（一）简介
医用中心供氧系统由中心氧站、减压装置、管道、阀门及终端氧气快速插座等组成。中心氧站是整个系统的核心所在，站内的氧气通过管道和减压装置送到各个病区的各个病房的快速插座终端处，然后通过湿化器供病人吸氧，使用起来安全、快捷、方便。
（二）中心氧站
根据医院要求以及我公司多年的设计施工经验，并按照YY/T0187-94《医用中心供氧系统通用技术条件》的有关规定，本工程氧气气源由院区氧气汇流排（20瓶）提供。
1.氧气站
该系统设备的特点是供氧稳定、流量充足、操作简便安全，改善了病房和手术室的卫生环境，氧气瓶组之间可自动切换、声光报警。
（1）选用设备如下汇流排10瓶组2组（其中一组备用）一级自动切换控制箱RLYJ1只报警箱RLBJ1只（2）主要技术参数
氧站出口流量≥40m3/h输出压力0.3～0.6MPa气瓶最高压力13MPa自动切换压力1MPa（可调）（3）氧站性能特点
氧站管道设备采用双路控制，一路工作、一路备用，且具有自动和手动控制两种功能。该系统设备使用安全可靠，又大大减轻了工作人员的劳动强度，被众多医院广泛采用。
2.报警箱
当氧气源输出压力低于规定值时，报警箱配合工作可实现两气瓶组之间的手动转换，同时报警箱发出声光信号提醒值班人员氧气瓶充氧。
当送往病房楼的氧气压力升高或下降超出了规定值时，报警箱同样发出声光报警信号，提醒有关人员及时处理。
（三）供氧管道
根据行业标准YY/T0187-94《医用中心供氧系统通用技术条件》第4.2.2.1条、第4.2.2.2条、第4.3.3条和第A1.1条规定及有关数据，经计算，具体方案如下
1.管道规格
由氧站起至楼内管道井的主管道（简称主管）选用φ24×1不锈钢管；走廊横管均选用φ14×1不锈钢管；进入病房内的支管均选用φ8×1不锈钢管。
2.管道材质
根据行业标准YY/T0187—94《医用中心供氧系统通用技术条件》的相关规定，本工程供氧系统的管道全部采用不锈钢管。
3.管道布置
病区走廊横管沿墙架设在病区走廊吊顶上方，病房内支管及终端、维修阀均安装在铝合金设备带内，既整齐又美观。
4.管道连接
氧气管线均采用为不锈钢管，管道之间连接采用氩弧焊接,密封性能好，有效地保证了系统的泄漏率指标。
（四）氧气二级减压装置
为使各末端终端有稳定的压力和流量，在每个病区的副管道处安装一台氧气二级减压（稳压）箱，氧气二级稳压箱为双路设计，一路发生故障时，可切换到另一路，在维修时不停止供气，也可在氧气使用量大时两路同时供气，以保证病人用氧的需要。稳压箱内装有一套安全阀，即当二级减压箱输出压力高于使用压力时，安全阀自动开启，进行卸载，从而避免了出气终端出现超出使用压力的危险情况。
该氧气二级减压（稳压）箱将主管道送来的气体减压至0.4~0.5MPa（可调），同时当管路中的输出压力超过0.45MPa时，安全阀自动卸压，以降低压力，这样将气体的压力减压到各科室使用的不同压力，以便各科室使用的气体恒压恒量，确保系统安全运行。
该二级减压箱与压力监护装置联合使用就体现了整个系统的科学化，人性化设计，进一步体现了该工程的安全性、可靠性。因为当病区的压力监护装置显示的压力过低或过高时，可通过二级减压箱便可调整其系统压力。
1）设置：各病区设氧气二级稳压箱，保证各层压力及流量稳定，每层压力可根据需要单独调整。
2）特点：给设计中采用双路回道设计，保证一道检修时另一道正常工作，对呼叫机、麻醉机及其它设备有保护和缓冲功能。
3）技术指标
输入压力：0.35~0.65MPa输出压力：0.2~0.5MPa输出流量：20Nm3/h
安全阀开启压力：0.5~0.78MPa
（五）氧气流量计
为了方便各科室进行流量计量，在每层楼的副管道上安装一套智能氧气流量计，数码显示形式，最小测量0.25立方米/小时，精度1%，流量计前设检修通道及检修阀（在检修流量计时，不影响供气）。以方便各科室之间成本核算（停电8小时内可继续进行计量，不影响使用）。
流量计对各科室用氧气量进行计量，一能方便地实行科室核算，二能及时发现管道氧气是否泄露，三能促进科室节约用氧减少院方开支，是目前供氧系统的必备仪器。病区主干线（主管道压力可维持在0.6MPa左右，经减压阀后终端压力在0.4~0.45MPa可调。

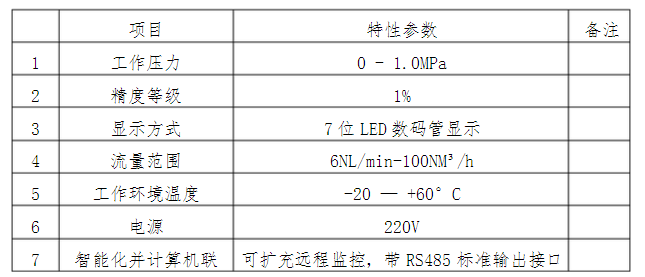

主要参数：



（六）安全装置
在一级减压装置中设有安全阀，万一压力超过规定数值时安全阀自动打开排气卸压，当卸压后压力低于规定值时安全阀立即自动关闭，以保持压力的稳定。
（七）压力监视装置
在每个病区的护士站设有氧气压力监视盒，护士可直接观测供氧系统的实际使用压力。
（八）终端设备
本工程终端采用自封式快速插座，使用时只要将湿化器插入终端就能自动锁定，然后打开湿化器开关即可调节流量至合适值后供病人吸氧，不用时只要轻轻拔出插头，气源就自动切断停止送氧。该插座插拔灵活、轻巧，并通过了0.4MPa压力24小时无泄漏试验。
（九）设备带
本工程设计选用豪华组合式铝合金设备带，它的表面采用静电颗粒喷涂，沿病房长度通长布置，在其上可安置氧气、吸引自封式快速插座、氧气维修阀等配件。安装设备带的墙壁需于距地1.45米高度处预留接线盒。
（十）管道接地
按行业标准YY/T0187—94《医用中心供氧系统通用技术条件》规定，氧气管道应可靠接地，其接地与大地接地干线连接。接地干线由院方实施，接地电阻应小于100Ω。
（十一）系统泄漏率
行业标准YY/T0187-94《医用中心供氧系统通用技术条件》规定，供氧系统的小时泄漏率应不大于0.5%。本公司本着提高安装质量、为用户着想、替用户节约的原则，对供氧系统的泄漏率提出了更高的要求，在企业标准中规定供氧系统小时泄漏率不大于0.3%。本系统的小时泄漏率设计为不大于0.3%。
（十二）验收标准
可参照YY/T0187—94《医用中心供氧系统通用技术条件》进行竣工验收，亦可参照本公司企业标准验收。本公司企业标准要求供氧系统小时泄漏率不大于0.3%，比行业标准更为严格。二、中心吸引系统工程设计说明
（一）简介
医用中心吸引系统由真空吸引站、吸引管道、阀门和终端设备等组成，它结构简单，安全可靠，可24小时不间断地供应负压给各病房使用。医用中心吸引系统克服了电动吸引机需带机搬运、不能多人共用、消毒不方便等缺点，既不占用病房空间也无工作噪声，是理想的吸引设备（按行业标准，该系统不适用于直接作人工流产）。中心吸引系统的负压源是真空泵机组，通过真空泵的运转工作使系统产生负压，经过管道将其输送到各病房。
（二）负压吸引站
该系统设备主要含新型节能真空泵、汽水分离器、真空罐等设备，且均为国家定型产品，经多家医院使用反应良好。
1.综述
（1）负压吸引站选用设备如下
真空泵2BV-51312台真空罐1.6m31台自动控制柜1台汽水分离器1台真空电磁阀2台（2）主要技术参数
最大抽气量2×400m3/h
负压调节范围－0.019～－0.073MPa(可调)室外噪声≤69dB负压报警压力○1＞－0.019MPa
○
2<－0.073MPa泵自动启停参数○1负压达到－0.07MPa机组停机
○
2负压达到－0.04MPa机组启动（3）负压吸引站性能特点
负压吸引站机组由两台独立的真空泵机组并联组成，一般情况下一台工作、一台备用，当真空需求量较大时也可二台同时工作。负压电控柜可实现二台真空泵交替及同时工作，打开电源无需任何操作，一分钟内进入操作状态；当一台工作十分钟内（可调）未达到使用压力时，备用泵自动跟踪启动，确保负压吸引的需用量；正常运行时两台泵自动交替运转，并可自动检测系统内压力，在欠压或过压时控制真空泵自动启动运转或停机，当真空泵出现故障时，另一台能自动启动运转。
2.真空泵
真空泵选用淄博水环式真空泵，该产品具有以下优点满足长期连续工作要求，操作维修简便，使用寿命长只产生负压，不至产生正压，保证使用安全
设有负压自动控制装置，使负压值控制在－0.04～－0.07MPa之间
3.负压自动控制柜
自动控制柜具有以下功能
能分别对两机组进行自动和手动控制，控制范围在－0.04～－0.07MPa之间（可调）
工作机组与备用机组可自动交替使用，解决了真空泵长期备用带来的不利影响
当压力达到报警压力-0.019MPa或-0.073MPa值时，即触发声光信号报警
停电时机组停止工作，恢复送电后即可自动控制机组投入运行4.真空罐真空罐是储存负压的容器。真空罐容积为1.6m3,底部设有排污阀，用来排放罐内的积水和污物。
（三）吸引管道
按行业标准YY/T0186—94《医用中心吸引系统通用技术条件》的有关规定，经计算，具体方案如下：
1.管道规格
自真空负压吸引站送往病房楼管道井内的总管道及上楼主管道（以下简称主管）均选用DN65镀锌钢管；走廊横管均选用DN25镀锌管，进入病房的支管选均用φ8×1不锈钢管。
2.管道材质
按行业标准YY/T0186—94《医用中心吸引系统通用技术条件》，吸引系统主管、走廊横管选用热镀锌钢管，房间内的支管选用不锈钢管。
3.管道布置
主管、走廊横管、支管均与供氧系统同类型管线并行敷设，病房内支管及终端均安装在铝合金设备带内。
4.管道连接
管道之间连接以焊接为主,辅以丝扣连接、球头螺帽连接。这种连接方式密封性能好，有效地保证了系统的泄漏率指标。
（四）压力监视装置
为方便护士实时观测吸引系统的实际负压，在病区的护士站内设计装有负压监视盒。
（五）终端设备吸引快速插座终端设计选用自封式快速插座，使用时只要将吸引头插入终端即可自动锁定，打开吸引开关、调节吸引头上的旋钮以改变负压的大小。该插头插拔灵活，使用方便，不用时只需轻轻拔出连接部位，快速插座就会自动密封。快速插座经出厂严格检验，密封性能好，无泄漏。
（六）管道接地
按YY/T0186—94《医用中心吸引系统通用技术条件》规定，吸引管道应可靠接地，其接地与大地接地干线连接，接地干线由院方实施。接地电阻应小于10Ω。
（七）报警装置
中心吸引系统与氧气系统报警装置设在同一报警箱内。
当站内负压高于-0.019MPa或低于-0.073MPa时，报警箱即自动发出声光报警信号，及时提醒值班人员。
（八）系统增压率
行业标准YY/T0186—94《医用中心吸引系统通用技术条件》规定，吸引系统的系统小时增压率应不大于1.8%。本公司本着不断提高质量的原则，对吸引系统的增压率提出了更高的要求，在企业标准中规定吸引系统小时增压率不大于1%。本系统的小时增压率设计为不大于1%。
（九）验收标准
可参照YY/T0186—94《医用中心吸引系统通用技术条件》进行竣工验收，亦可参照本公司企业标准验收。本公司企业标准要求吸引系统小时增压率不大于1%，比行业标准更为严格。三、对讲传呼系统工程设计说明医用对讲传呼系统是现代化医院不可或缺的护理辅助设备，它不但能减轻医护人员的劳动强度，也给广大患者带来了方便，甚至在一定程度上降低了医疗事故的发生率。
（一）概述
根据医院的要求，本工程选用淄博亚华公司生产的呼叫对讲系统，可配制60门分机，即最大可有60张床位进行护理呼叫，能够满足院方的要求。
电脑呼叫系统由微电脑主机一台，若干站双向通话对讲器及复位按钮，门灯，走廊大屏幕显示器等组成。
（二）主要性能
二线制式，呼叫对讲，并且具有呼叫床号储存功能优先处理及紧急呼叫功能
主机显示窗口直接显示工作状态、顺序号、床号或房间号多位病员同时呼叫变通循环显示，走廊显示屏同步显示大屏幕双面四位高亮度显示，平时显示时间，呼叫时显示床位号可配卫生间紧急呼叫分机
可宣教广播（病员可自主选择听否）可实现主机话筒广播可与计算机联网音乐报警，大容量记忆故障自检功能带病员一览表
（三）主要技术参数监控容量60门
最长边线距离○1主机—分机800米
○
2主机—计算机1000米传输线型二芯平行线传输线电压DC12V
电源220V±10%，50HZ系统功耗静态时≤15W
动态时≤20W
响应频率300HZ～5000HZ工作方式连续工作报警方式音乐
工作条件○1环境温度15～50℃
○
2相对湿度≤80%（四）设备布置及线路敷设
呼叫对讲系统主机设置在护士站墙壁上，距地1.4m高；分机安装在病房内的铝合金设备带上，中心距地1.45m高；大屏幕显示器设置在病区走廊中间，一般吸顶安装；分线盒安装在走廊吊顶上方的墙上；电话机置于护士办公桌上。
呼叫对讲系统线路一般不暗埋而采用明装隐蔽走线方式。
