第一部分中心供氧和中心吸引一、设计说明（一）设计依据1、医院提供的平面图及要求
2、YY/T0187-94《医用中心供氧系统通用技术条件》3、GB50235-97《工业金属管道工程施工及验收规范》4、GB3323-87《钢熔化焊对接接头射线照相和质量分级》5、GB-9706.1-1995《医用电器设备第一部分：通用安全要求》6、GB/T3091-93《低压流体输送用镀锌焊接铜管》7、GB/T1527-97《铜及铜合金拉制管》8、GB8982-1998《医用氧》9、
GB191-90《包装储运图示标志》
10、B50236-98《现场设备、工业管道焊接工程施工及验收规范》（二）设计范围中心供氧吸引系统(三)设计说明
1、本设计覆盖病房楼的1-6层楼。
2、本设计全部满足国家医药行业标准YY/T0186-94，YY/T0187-97之要求。
3、院方确定的供氧吸引终端设置方案。
（1）手术室每间设2个氧气终端和2个吸引终端。
（2）病房按3床，每床设1个氧气终端和1个吸引终端。


管道由机房用16号紫铜管敷设至每层的楼道走廊，楼道走廊改用12号紫铜管。进入房间使用8号紫铜管。二、系统设置（1）中心供氧系统1、系统组成

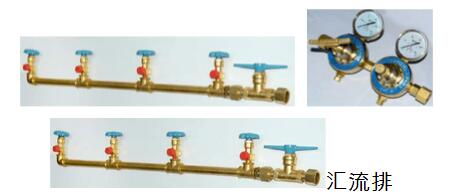

汇流排
医用中心供氧系统主要由中心供氧站、减压装置、管道、阀门及氧气快速插座终端等组成。中心供氧站是中心供氧系统的核心，站内的氧气通过管道和减压装置输送到病区各病房的终端处，然后通过湿化器给病人吸氧。（2）负压吸引系统





医用中心吸引站由真空泵、真空罐、电磁阀、电控柜、声光报警装置、管道、阀门及吸引快速插座终端等组成。中心吸引站是中心吸引泵核心，通过管道和快速插座连接到病区各病房，然后通过吸引器供医疗使用。系统配置详见预算表2、系统管道（1）管道材质
根据YY/T0187-94的标准及医院的要求，本工程供氧选用紫铜管。吸引选用镀锌管和紫铜管。（2）管道规格
中心供氧主管道选用ф16×1紫铜管，走廊干管选用ф12×1紫铜管，进入病房的支管选用ф8×1紫铜管。
负压吸引主管道选用DN50镀锌管，走廊干管选用N25镀锌管，进入病房的支管选用ф8×1紫铜管。（3）管道布置
由供应站至病房楼的主管沿地沟敷设或架空敷设或沿墙架设至病房楼管道并处（或走廊端部），直接通至五楼；病区干管沿走廊敷设，一般安装在走廊吊顶以上；病房内支管及终端均安装在组合式铝合金设备带内。3、终端设备
氧气终端和吸引终端采用自封式快速插座，使用时只要将湿化器插入氧气终端或将吸引器插入吸引终端就能自动定位，然后可打开开关调节流量以供病人吸氧。不用时只要轻轻一按快速插座外套，快速插座就自动复位密封。该插座造型美观大方，插拨灵活、轻巧，并经0.4MPa压力24小时实验无泄漏，使用寿命可达20000次。4、系统泄漏率
根据YY/T0187-94《医用中心供氧系统通用技术条件》标准的规定，供氧系统的系统泄漏率应不大于0.5%/h,本公司本着提高安装质量、为用户着想、替用户节约的原则，对供氧系统的泄漏率提出了更高的要求，在企业标准中供氧系统泄漏率不大于0.35%h。吸引系统因泄露引起的增压率平均每小时不大于1%，终端负压值-0.07-0.02Mpa（可按要求调整）（三）供氧系统和吸引系统配套设备带1、

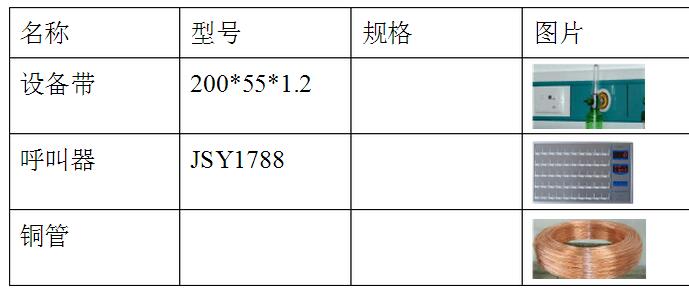

设备带



设备带样
品
本工程设计中选用组合式设备带并按病房纵深通长布置。本公司提供的铝合金设备带采用先进技术，具有表面光滑、安全牢固、维修方便等特点，表面可按医院要求采用静电喷塑涂成各种颜色。设备带上设置氧气终端、呼叫分机等。2、
走廊扶手
最受青眯的平板式防撞扶手，除其阻燃、抗菌、防撞，色彩多样的特点外，更有专利设计，独具防护抗击功能，配置于医院、疗养院、公共场所走道，防止来自轮椅，行李车、清洁车、餐车等破坏性之碰撞，同时对行动不便之人士起到扶持、防滑作用。





第二部分医用传呼及配电系统一、设计说明（一）设计依据
1、医院提供的平面图及要求
2、Q/ZSDS001-2000《SD-系列发码共线式护理呼叫报警系统》









3、GB9706.1-1955《医用电器设备第一部分：通用安全要求》4、GB191-90《包装储运图示标志》二、系统设置1、系统组成
呼叫主机
走廊
显示屏
医用传呼系统主要由传呼主机、传呼分机、走廊显示屏、传呼线、线槽等组成。系统内核为美国ATMEL公司及MAXOP公司的单片微电脑芯片。1、
主要性能特点
（1）一线制式，具有双向呼叫及双向对讲功能，走廊显示屏同步显
示。
（2）主机显示窗口直接显示工作状态，可设置、显示护理级别。（3）大容量记忆，最多能循环显示9位病员的同时呼叫数据。（4）双面四位屏幕高亮度显示，平时显示当前时间，呼叫时显示床
位号。
（5）结合病员一览表的主机，轻触式按键面板，床头分机带复位。（6）有床头呼叫手柄，便于病人操作使用。2、
主要技术参数（1）输入电压220V（2）报警音响0-80db（3）传输距离400m（4）标准容量50门（5）数据储量9组3、
设备布置
呼叫系统主机设置在护士站、护士值班室，分级安装在铝合金设备带中线上，走廊显示屏设置在病区走廊中间。
